Réparation d’un pied de table ajustable

Récemment, nous avons eu un pied de table qui a cédé du fait de l’usure d’une pièce en plastique (Qui a parlé d’obsolescence programmée ? Qui ?).

Si vous ne voyez pas à quoi ça ressemble, ça ressemble à ça :

Alors forcément nous avons voulu le réparer (on allait pas laisser tout ce beau métal se gâcher !). Nous aurions pu inclure le pas de vis directement dans le modèle 3D, mais comme nous sommes joueurs, nous avons fait un peu différemment ce coup-ci…

Le modèle

Forcément tout commence par la prise de quelques côtes et la modélisation de la pièce :

Alors ça y est quelques-uns ont compris à quoi on va jouer ? Non ? Bon alors on continue..

Vous trouverez le fichier sur Thingiverse à cette adresse.

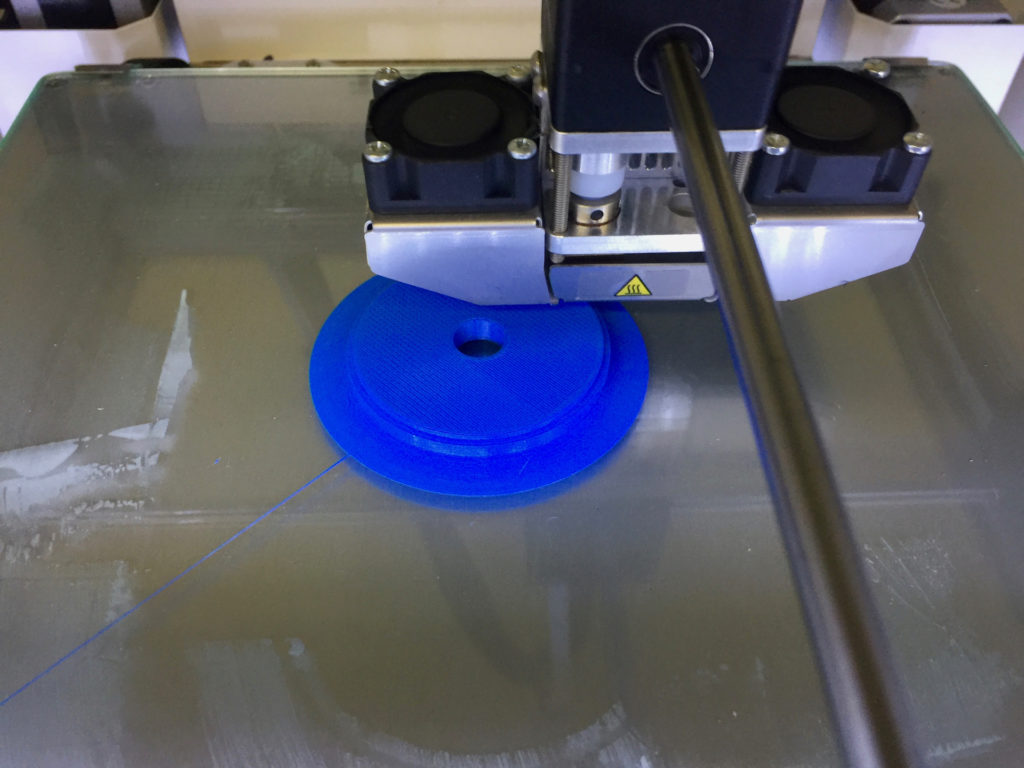

Impression de la pièce

Jusque là, tout est normal…

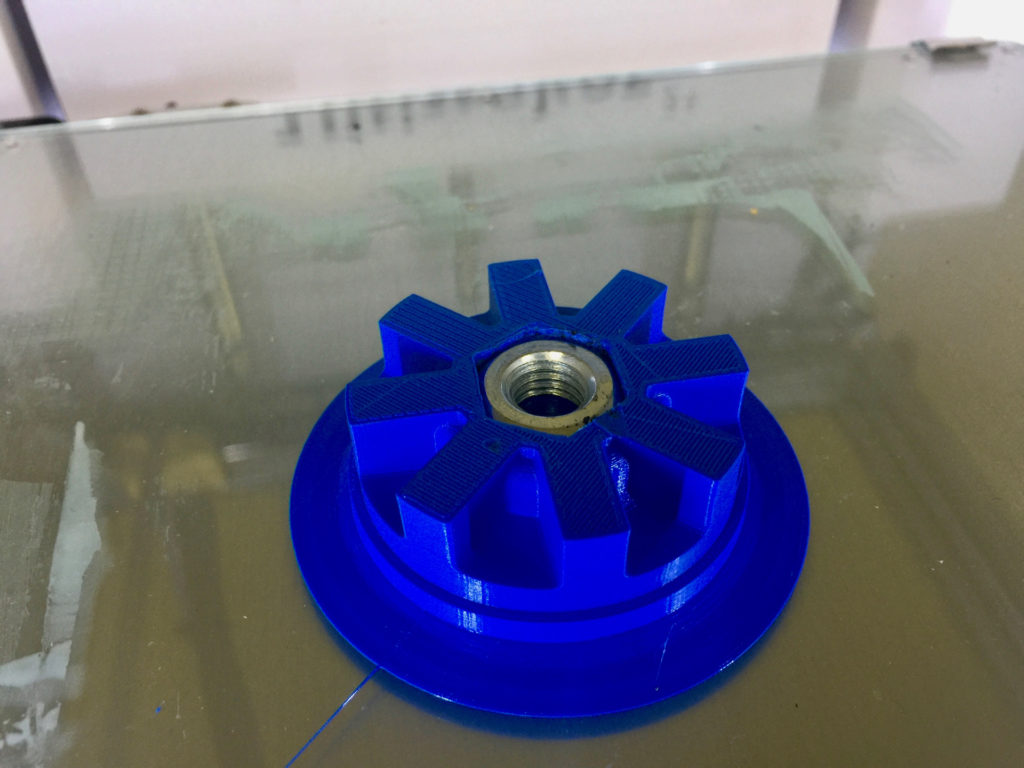

Allez, et si on se mettait un vrai écrou dedans ?

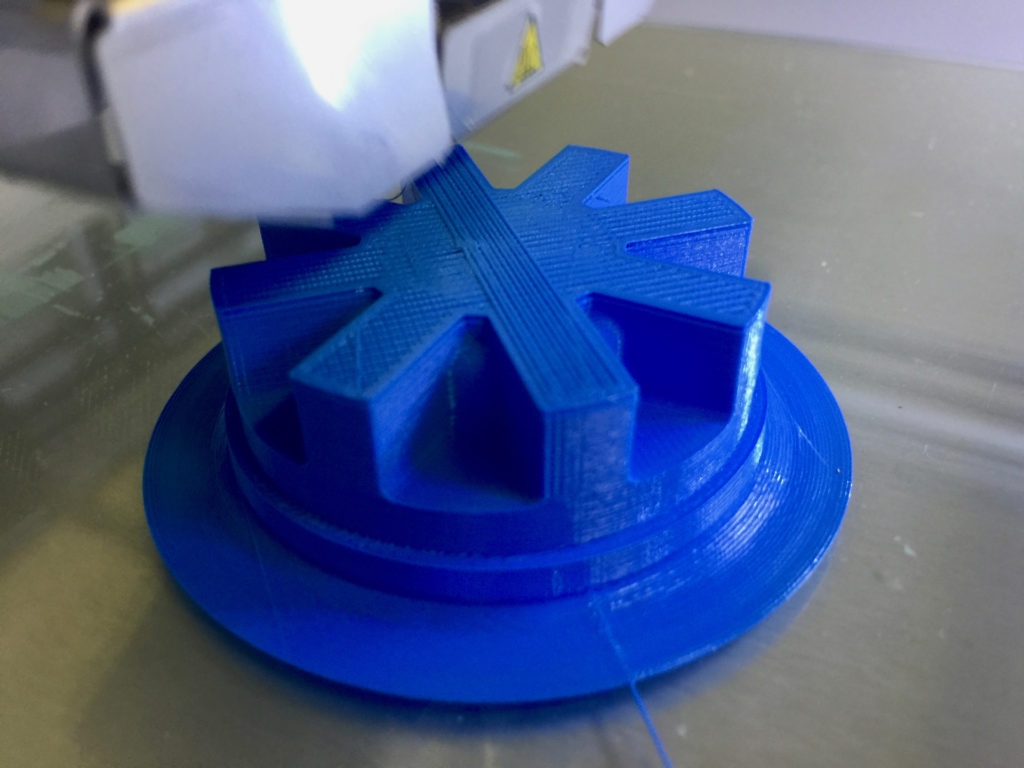

On relance l’impression pour fermer tout ça !

Au final ça donne quoi ?

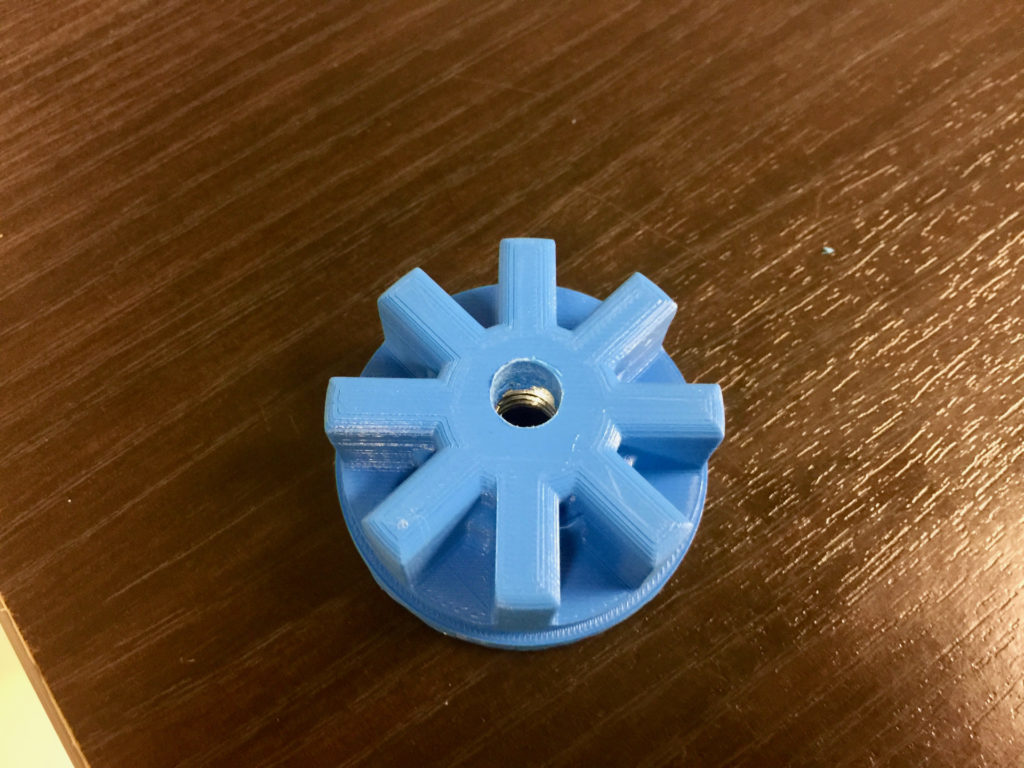

La pièce finale

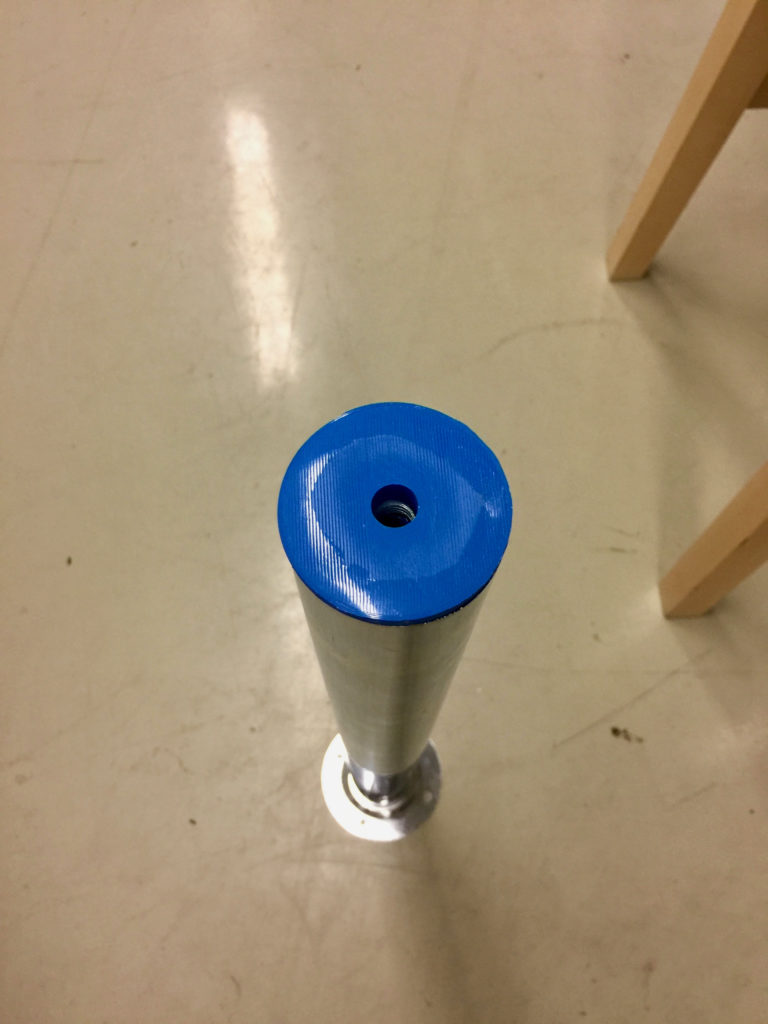

Sur le pied réparé !

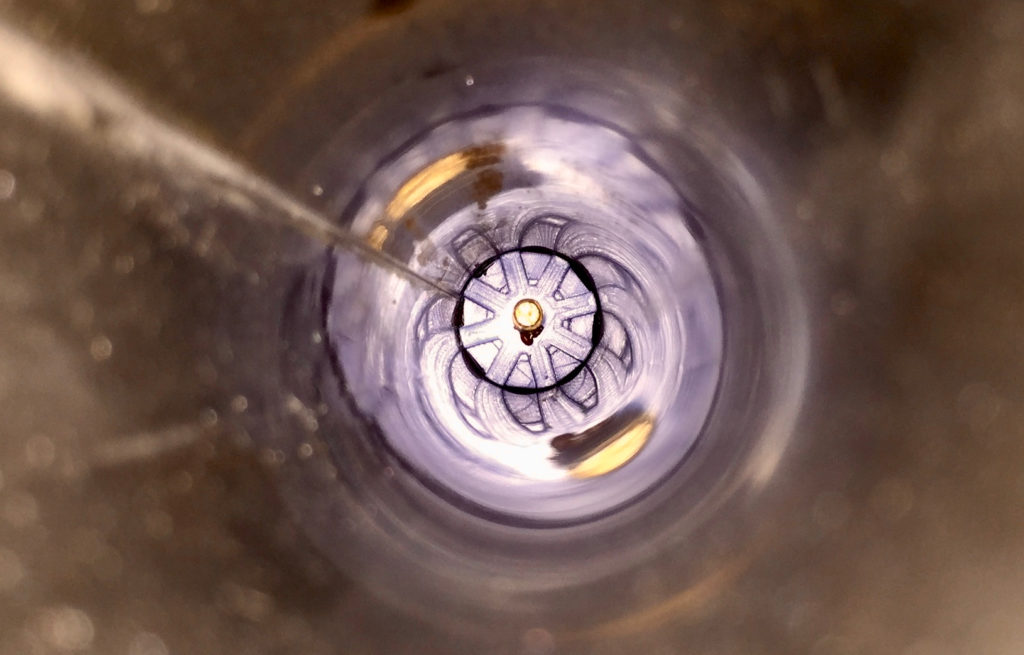

Depuis l’intérieur ! Tout marche au poil !
