Caisson Ultimaker 2 pour impression ABS

Le constat

Après certaines impressions difficile en ABS pour des pièces complexes de certains adhérents (hein Laurent !).

J’ai décidé de m’attaquer au problème afin de pouvoir obtenir le meilleur rendu possible sans que les pièces ne vrillent (warping) lors de leur refroidissement. On ne pouvait décement pas rester sur un constat d’échec (c’est aussi ça l’esprit « Maker »).

La solution retenue

J’utilisais déjà le lit chauffant ainsi qu’un support Brim pour empêcher ce warping, mais ce n’était pas suffisant. Nous conservions un warping d’un milimètre ou deux. J’avais également essayé d’ajouter la « potion magique » (Acétone+ABS) sur le lit d’impression, ce n’était toujours pas suffisant sur cette pièce.

Etant donné que le problème de warping est essentiellement du au décalage de refroidissement de la pièce (entre la base et le haut de pièce), j’ai décidé de fermer l’ultimaker pour conserver au maximum la chaleur à l’intérieur et obtenir un refroidissement plus homogène.

J’ai presque terminé le caisson (il ne me reste que la porte). Il me restera ensuite à refaire le test d’impression de cette pièce problématique pour voir si le résultat est parfait.

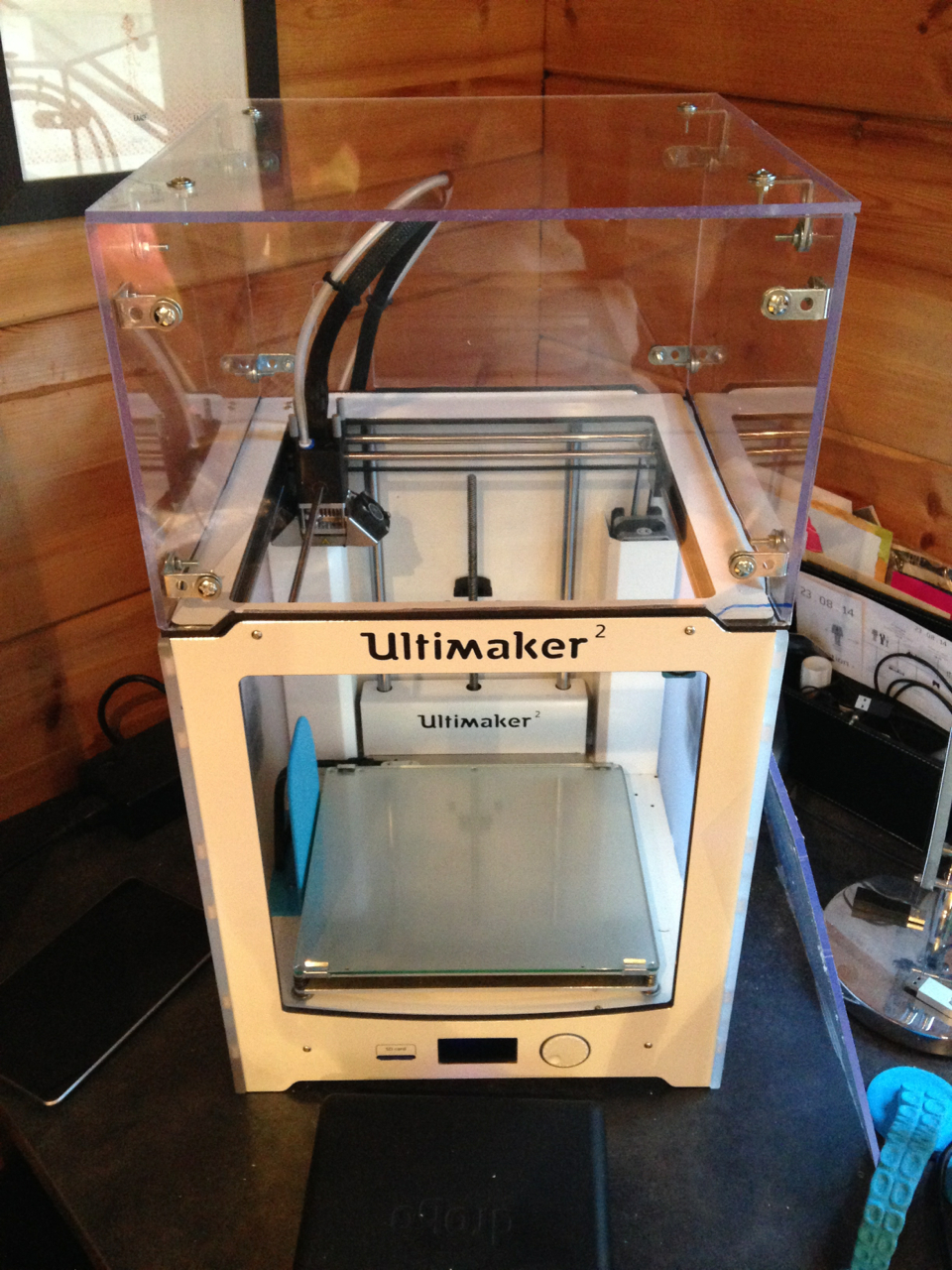

Caisson ultimaker2 pour impression ABS

Mise en œuvre

Détail à venir.

Evolutions envisagées

  • Ajout d’un filtre à charbon actif pour éliminer les odeurs de l’ABS
  • Ajout d’un capteur thermique numérique (histoire de savoir quelle température exactement règne à l’intérieur de l’ultimaker 2).



 Fiche projet

Caisson Ultimaker2 pour impression ABS
Statut du projet En cours de perfectionnement
Auteur Naimeric Villafruela
Liste des composants 2 plaque de plexi 5mm en 40×80 cm

Visserie tête plate diam. 4mm

Rondelles

Joint fenêtre autocollant 1 face

Petites équerres pour fixer les panneaux

Matériel de découpe : Scie sauteuse + Serre-joint + tasseau (pour guider la scie sauteuse et faire de découpe droites) + Etabli, tréteau ou table à découper

Matériel de perçage : perceuse sur colonne ou perceuse à main.

Matériel de mesure : mètre + crayon

Matériel de serrage : clé + tournevis

Matériel de ponçage : papier de verre grain 180

Posted in:

6 Commentaires

  1. Bonjour,
    j’ai une ultimaker 2 extender depuis quelques jours, et dans un cadre pro, j’essaie d’imprimer de l’ABS. Je dis bien « j’essaie ». J’ai aussi pensé au caisson, avez-vous eu de bon resultat avec? Je vois que le post a un an, y avait vous apporter des modifications depuis?
    Cordialement.
    Olivier

    • Bonjour Olivier,

      Oui ça fonctionne très bien. Nous avons néanmoins apporté beaucoup de modifications > tête tout métal, indicateur de température interne avec afficheur. Nous envisageons d’en commercialiser pour financer le FABlab. Nous somme dans une phase de peaufinage.

      Cordialement,

      Naimeric

  2. Bonjour,

    Pour les petits budgets je propose un caisson ‘Modular Clear Box 18L IRIS’
    disponible chez Leroy Merlin (environ 7 euro) .
    et une petite piece a réaliser sur l ‘ultimaker afin de fixer et positionner le couvercle en façade de l’Ultimaker .
    Cout total estime 8 euro .
    Photo disponible si nécessaire .

    Cordialement
    Gerald
